Leuze LSE20-OT/NSML: Cảm biến quang thu phát NPN 1 m

Leuze LSE20-OT/NSML là gì?

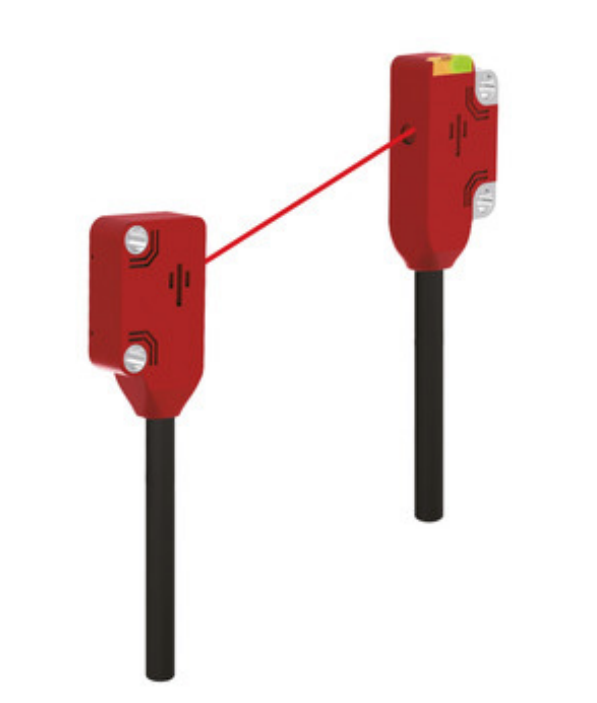

LSE20-OT/NSML thuộc Series 20, được Leuze mô tả là Throughbeam photoelectric sensor set. Khác với một cảm biến đơn có chung bộ phát và bộ thu trong một vỏ, cấu hình của sản phẩm gồm hai thiết bị riêng biệt: transmitter và receiver. ^[1]

Với nguyên lý thu phát độc lập, bộ phát và bộ thu được bố trí đối diện nhau. Đây cũng là cách Leuze mô tả nhóm cảm biến Einweg-Lichtschranken trên website chính hãng. Đối với mã LSE20-OT/NSML, cần sử dụng phạm vi 0–1 m trong datasheet riêng, không lấy thông số của dòng cảm biến khác trong cùng danh mục. ^{[1] [4]}

Đặc điểm nổi bật của cảm biến quang NPN LSE20-OT/NSML

Thân cảm biến mỏng 5,2 mm

Bộ phát có kích thước 10 × 19 × 5,2 mm; bộ thu có kích thước 10 × 20,5 × 5,2 mm. Hai thiết bị sử dụng kiểu lắp xuyên lỗ với 2 lỗ Ø 2,2 mm. Các kích thước này là cơ sở để kiểm tra không gian gá lắp, thay vì chỉ lựa chọn theo khoảng cách phát hiện. ^[1]

LED đỏ 630 nm, phạm vi hoạt động đến 1 m

Hệ quang sử dụng LED đỏ bước sóng 630 nm, chùm tia phân kỳ và hình dạng điểm sáng hình vuông. Hướng phát tia nằm ở bên hông. Tài liệu ghi kích thước vật nhỏ nhất có thể phát hiện là điển hình 2 mm; không nên diễn giải con số này thành độ chính xác đo hoặc cam kết phát hiện mọi vật 2 mm trong mọi điều kiện. ^[1]

Ngõ ra NPN, thời gian đáp ứng 0,5 ms

Cảm biến có một ngõ ra số transistor NPN, chế độ Light switching, dòng chuyển mạch tối đa 50 mA. Tần số chuyển mạch là 1.000 Hz và thời gian đáp ứng là 0,5 ms. Đây là thông số của cảm biến; không phải công bố về năng suất hoàn chỉnh của dây chuyền. ^[1]

Vỏ nhựa PBT+ABS, cấp bảo vệ IP67

Vỏ cảm biến màu đỏ được làm từ PBT+ABS; nắp thấu kính sử dụng PMMA. Datasheet công bố cấp bảo vệ IP67, Class III và nhiệt độ môi trường khi hoạt động từ −25 đến +55 °C. Khi chọn thiết bị, cần đối chiếu các giới hạn này với điều kiện thực tế tại vị trí lắp. ^[1]

Bảng thông số kỹ thuật Leuze LSE20-OT/NSML

Giá trị “điển hình” được giữ nguyên tính chất tham khảo của tài liệu. Cấu hình cáp/đầu nối cần được xác nhận theo lưu ý tại phần đấu dây.

Đấu dây bộ phát và bộ thu

Phần Electrical connection của datasheet quy định màu lõi dây và chức năng như bảng dưới đây. Lưu ý phân biệt màu vỏ cáp với màu lõi dây: vỏ cáp bộ phát được ghi màu xám, còn vỏ cáp bộ thu được ghi màu đen. ^[1]

Những điểm nên kiểm tra trước khi lựa chọn

Phần dưới đây là gợi ý rà soát kỹ thuật khi lựa chọn, không phải danh sách ứng dụng đã được Leuze xác nhận riêng cho mã này.

Không gian và khoảng cách lắp: kiểm tra vị trí của cả bộ phát lẫn bộ thu, hướng phát tia bên hông và khoảng cách dự kiến so với phạm vi 0–1 m. Đối chiếu kích thước thân và vị trí lỗ gá với bản vẽ cơ khí của máy.

Đối tượng cần phát hiện: dùng kích thước vật điển hình 2 mm như một thông tin chọn mẫu ban đầu. Với vật thể thực tế, cần thử nghiệm tại vị trí lắp và điều kiện vận hành dự kiến trước khi xác nhận khả năng phát hiện.

Nguồn và tín hiệu điều khiển: đối chiếu nguồn cấp với dải 10–30 V DC, xác nhận đầu vào điều khiển phù hợp ngõ ra NPN, giới hạn dòng 50 mA và chế độ Light switching. Kiểm tra riêng thời gian xử lý của toàn hệ thống; không suy ra năng suất máy chỉ từ tần số chuyển mạch của cảm biến.

Thông tin mua hàng: ghi đầy đủ LSE20-OT/NSML, ngõ ra NPN, số lượng, điều kiện lắp đặt và cấu hình kết nối cần xác nhận. Tài liệu tham khảo không cung cấp bảng giá, thời gian giao hàng hoặc danh sách phụ kiện đóng gói, nên các mục này cần được xác nhận trong báo giá.

Câu hỏi thường gặp

Cơ sở trả lời: datasheet trang 2–3 và thông tin liên hệ Leuze Germany. [1] [2]
